ErsatzteilListen Chiah Chyun

ET Liste der CB32

Auch als Müller KBS 2532 verkauft



Merkmal der Typenreihe:

ältere Baujahre :

Hauptseite Hydraulische Spannung

Gegenseite Spannung mit Spannfingern

Neuer Baujahre :

Haupt und Gegenseite mit Hydr. Spannung

ET der CB 32 und CB 36 diese ist das Original der Fa Chiah Chyun



Merkmale der Typenreihen :

Ältere Baujahre :

Hauptseite Hydraulische Spannung

Gegenseite mit Spannfingern

Neuer Baujahre :

Haupt und Gegenseite mit Hydr. Spannung

Über unseren Onlineshop erhalten Sie die gängigsten Et Teile für Ihre Maschine. Alle Teile sind bei uns im Lager verfügbar



Maschine General parts


ET ohne Bilder sind bestellt und in kürze verfügbar.


1094 + 1095

Hydraulik pump and motor set.

Att : some maschine has different hydraulik pump  and motor System, so we offer motor and pump togeter. Ist safest way to get the rigt one always.

1.437,52 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

1202

Finish parts conveyor Motor for 60 & 65 mm belt

41K225GN-C



292,74 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

1172

cooling fan for air conditioner





222,53 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

1200

Hydraulik tank screw



8,09 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

1096

Air valve system BFR 3000 airtac for main air system.

143,99 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

1101

Temerature adjustment knob 0- 40 ° TR 711 - N

the knob is located in the air cooler of Switch box at back side of the maschine. Ist to control the air tempartature in the switch box for the driver.

193,97 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

1097

Left roller for parts conveyor for

49,15 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

1098

Left roller shaft for parts conveyor for

19,28 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

1099

Right roller for parts conveyor for

63,90 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

1100

Gear for parts conveyor

29,27 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

1029

Flexible belt for parts conveyor 60 x 2345 mm

86,00 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1040

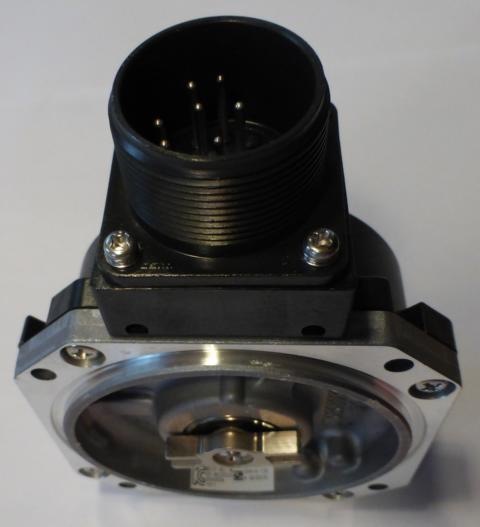

Encoder for X2,Y1,Z1,Z2 Axis for Maschine built before May 2007

1.225,70 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1044

Encoder for X2,Y1,Z1,Z2 Axis for Maschine built after May 2007

1.225,70 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1089

Ref point end Switch RA 1805PO

50,69 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1111

Interlock for front door

315,35 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1112

Flate belt 93 mm x 2600 mm ( new Maschine style )

193,97 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1145

Flate belt 65 mm x 2600 mm

111,48 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1115

MR-J2S-70 A Server driver for B1 and B2

2.218,16 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1116

Motor for B 1 and B2

HC kfs73 K

2.130,10 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1117

MR-J2S-200 A Server driver for A1

3.420,16 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1118

Motor for A1 HC-RFS153 A1

3.160,12 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1114

blue basket for finished parts

23,56 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Main side



Art : 1027

Flexible cover for y axis

188,09 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1149

Main Spindle Bearing Set.

Bearing 3x 7014 and 2 x Bearing 7012

1.221,76 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1201

X1 Ball screw  bearing Set.

set 2ith 2 bearing downside and upside of the ball screw

354,62 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1038

Switch Main clamp cylinder

74,26 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1039

Encoder for X1 Axis for Maschine built before May 2007

1.225,70 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1041

Encoder for C1 Axis for Maschine built before May 2007 and after May 2007

1.225,70 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1043

Encoder for X1 Axis for Maschine built after May 2007

1.225,70 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1049

Encoder Cable for Driver F07 MRJ2-E-CB

use for Motor C1 Axis

101,84 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1051

Encoder Cable for Driver F07 MRJ2-E-CB

use for Motor X1 Axis

101,84 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1053

Encoder Cable for Driver F07 MRJ2-E-CB

use for Motor Y1 Axis

101,84 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1057

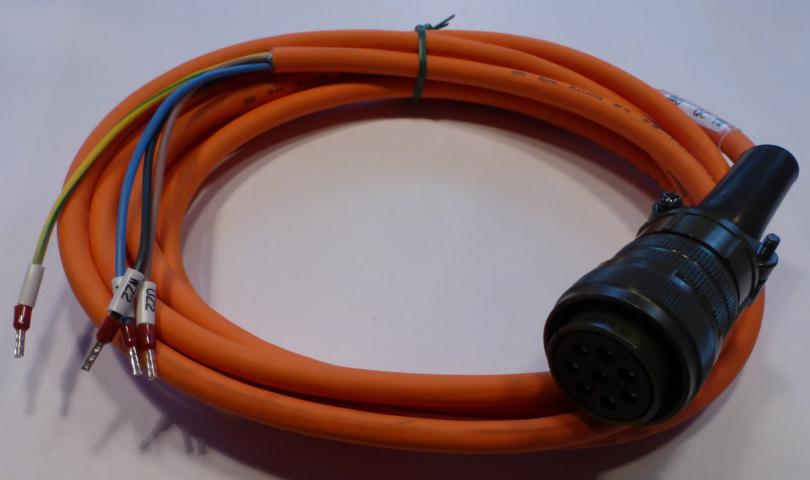

Motor Cable for Driver F07 MRJ2-E-CB

use for Motor B1 Axis

57,29 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1056

Motor Cable for Driver F07 MRJ2-E-CB

use for Motor A1 Axis

57,29 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1064

Motor Cable for Driver F07 MRJ2-E-CB

use for Motor Z1 Axis

57,29 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1054

Encoder Cable for Driver F07 MRJ2-E-CB

use for Motor Z1 Axis

101,84 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1059

Motor Cable for Driver F07 MRJ2-E-CB

use for Motor C1 Axis

57,29 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1061

Motor Cable for Driver F07 MRJ2-E-CB

use for Motor X1 Axis

57,29 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1063

Motor Cable for Driver F07 MRJ2-E-CB

use for Motor Y1 Axis

57,29 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1073

Chain for X1 Axis including chain lock

90,80 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1074

Roller chain without bearing for chain X1 axis

121,74 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1077

Fixed shaft yb 020 for chain roller

21,23 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1078

Sleeve  yb 022 for chain roller

12,76 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1076

Main clamp cylinder with coolant collector

1.601,79 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1079

BJ2 - 016 Holder for part catcher

13,45 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1080

Part catcher box BK 609

371,28 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1081

BB-012 air cylinder for part catcher

148,51 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1082

D-C73Z-5M Switch for cylinder of part catcher

106,08 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1088

SDA-40X5SB Air cylinder for main spindle break

186,71 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1091

Switch for air cylinder main spindle break

CS1-J-2 M

56,88 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1090

Coonnector tube for connect Tonfu clamp cylinder and chuck

252,28 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Sub Spindle



ART : 1092

Bearing for Sub spindle ( 1 pcs)

info : the spindle Need 4 pcs of bearing !!!!!

218,01 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

ART : 1110

Driver MR-J2S-350A for C2 Sub spindle

info : the driver need to adjust by our Service !!!!

3.825,85 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

ART : 1121

Spacer for saddle of linear guideway

info : the guideway need 4 pcs of saddle !!!!!

38,08 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

ART : 1126

open close jaw for older maschine without hydraulik clamp system



196,35 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

ART : 1122

Ball screw for sub spindle  ( THK Type)

info : if there is Hiwin in the Maschine it can use also.

1.856,40 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

ART : 1147

Bearing for Ball screw  sub spindle  ( THK Type)

info : if there is Hiwin in the Maschine it can use also.

233,24 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

ART : 1146

Rubber Block Ball screw for sub spindle  ( THK Type)

info : if there is Hiwin in the Maschine it can use also. Butt Rubber Block need to change

26,78 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

ART : 1013 & 1119

bolt for clamp adjusting including sensor inspection plate

BZ2-130 / BZ2-133

263,59 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

ART : 1103

Cover for sub spindle X 2 axis ( set front and back side )





1.769,53 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

ART : 1093

Hydraulik clamp cylinder for Sub spindle

Bz2 - 135

1.419,67 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1


Art : 1022

Air cylinder for Part Ejector

127,09 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1021

Sub spindle Cover Chuck Type 161 / 164 E

37,07 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art 1024

Flexible cover for back spindle

231,34 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1031

Sub spinldle nut for chuckType 164 E

198,05 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1042

Encoder for C2 Axis for Maschine built before May 2007 and after May 2007

1.225,70 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1048 + 1058

Encoder Cable for Driver F07 MRJ2-E-CB

with Motor Cable together

use for Motor B2 Axis

159,13 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1050

Encoder Cable for Driver F07 MRJ2-E-CB

use for Motor C2 Axis

101,84 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1055

Encoder Cable for Driver F07 MRJ2-E-CB

use for Motor Z2 Axis

101,84 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1052

Encoder Cable for Driver F07 MRJ2-E-CB

use for Motor X2 Axis

101,84 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1060

Motor Cable for Driver F07 MRJ2-E-CB

use for Motor C2 Axis

57,29 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1062

Motor Cable for Driver F07 MRJ2-E-CB

use for Motor X2 Axis

57,29 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1065

Motor Cable for Driver F07 MRJ2-E-CB

use for Motor Z2 Axis

57,29 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1


B1 Axis

Art: 1047

Encoder Cable for Driver F07 MRJ2-E-CB

use for Motor B1 Axis

101,84 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1066

Encoder Cable for Driver B14 -MR-J3ENCBL5M-L

for Driver J3,J4 - 0,4 -0,7 KW

use for Motor B1  Axis and B2 Axis driven tool

110,34 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1067

Motor Cable for Driver B14 -MR-PWS1CBL5M-L

for Driver J3,J4 - 0,4 -0,7 KW

use for Motor B1  Axis and B2 Axis driven tool

93,34 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1


B2 Axis

Art: 1045

Oil seal ring for driven Tools B 2 Axis

14,28 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1


A1 Axis

Art : 1028

Set nozzle for coolant oil BL 42

27,01 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art: 1046

Encoder Cable for Driver F07 MRJ2-E-CB

use for Motor A1 Axis

101,84 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1087

Bl-019 Oil seal plate # 406-0824001 cross side live tooling gear box

21,18 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1


Panel


Art : 1023

Mode select Switch

105,91 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1025

CB Hand Wheel

275,37 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Art : 1086

M501 - Button frame for Panel A01-Z3000005-M501 Set with 35 pcs

38,73 €

  • verfügbar
  • 1 - 3 Tage Lieferzeit1
